嵌入式系統是指一種為特定應用而設計的專用計算機系統，它完全嵌入受控器件內部，通常進行大量生產，所以單個的成本節約，能夠隨著產量進行成百上千的放大，目前應用極為廣泛。界面設計是指用戶與系統(或產品)之間的傳遞和交換信息的媒介，高水平的界面設計在體現產品特點的基礎上，讓用戶操作變得更舒適更簡單?，F(xiàn)在就和大家一起談?wù)勄度胧较到y(tǒng)的界面設計的相關內容。

以前，許多嵌入式系統很少需要或不需要與終端用戶直接關聯，因此僅具有基本的用戶界面要求(如有)。但隨著嵌入式裝置的性能逐漸增強并成為幾乎所有電子系統的核心組件，它們的功能也應更便于用戶操作。但自相矛盾的是，這會使它們的使用難度變得更高，進而導致更高的工作量用于避免用戶面對復雜的操作。增添了諸如觸屏控制、動態內容管理和網絡訪問等功能，用戶界面設計(一般通過圖形用戶界面進行)目前很明顯已成為嵌入式系統開發至關重要的元素。

（圖片來自網絡）

　　一、數據結構

　　為了方便參數的顯示和處理,參數的輸入輸出烙式用分離BED碼來表示,即一個字節表示一個數字,數據結構如圖5所示。數據長度表示數據區的字節數。正負標志:1表示負數,0表示正數,負數在輸入前要在數據前面加上負號“一"。數據區的每一字節對應于參數的每一位數。數字用分離BCD碼表示,小數點用ASCII碼表示?！皵?shù)據長度”域占1個字節,用來表示整個結構占用的字節數。

　　二、人機交互界面設計

　　人機交互界面設計的重點在于窗口界面的顯示、滾屏、光標的管理以及參數的顯示、修改和保存。這里介紹窗口的滾屏和參數的輸入輸出顯示。僅當窗口的一級菜單數大于5的時候,才用到滾屏操作。為提高系統響應的速度,窗口在滾屏?xí)r只將新的菜單數據發送到LCD驅動模塊,其余4個菜單數據保持小交。每一步相鄰的操作,只要將1個即將顯示的菜單數據發送給顯示模塊,即將顯示的菜單項點陣數據寫入LCD點陣存儲區,例如當向右滾屏?xí)r,從菜單位置數據結構中找到當前一級菜單序號,根據序號從一級菜單數據結構中檢索到該菜單的內碼然后將其發送到菜單1的坐標位置處。當向左滾屏?xí)r,操作是類似的,不同的是要將新的菜單數據發送到菜單5的坐標位置處。

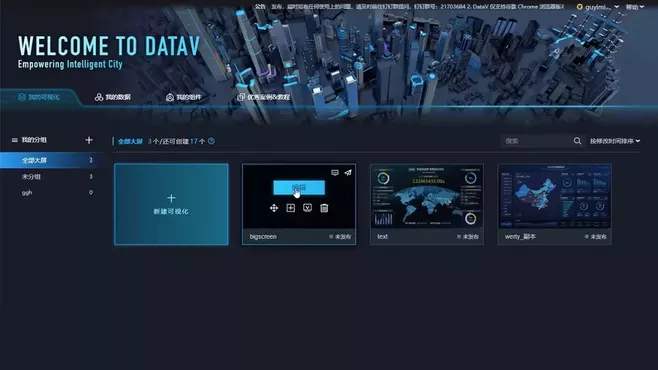

（圖片來自網絡）

　　三、預編碼考慮事項

　　任何優秀用戶界面設計的第一階段都應明確用戶要求，并分析用戶會執行必要任務的方式。因此至關重要的是要理解用戶應完成的任務，以及他們會如何按優先順序處理關鍵任務。從本質上講，這一點適用于所有設計工作，但在醫療或航天系統等任務和安全關鍵型應用中尤其顯得重要，因?yàn)槠渲械挠脩艚缑媪己们闆r的確事關生死。有鑒于此，觀察或記錄用戶處理類似任務的方式十分重要，而且考慮他們?cè)诂F(xiàn)有系統中可能會遇到的問題和失敗也往往大有裨益。

　　一旦他們了解了用戶需要什么功能，設計員就能接著考慮界面的外觀和體驗，以及隨后的工作流程。應與用戶一起創建和討論腳本及界面原型，并基于其反饋創建新的迭代次數?，F(xiàn)代工具可對此提供幫助，不僅可協助實現原型的快速開發，還能讓該作品用于成品而非一切從頭開始。在整個過程中，設計員應努力創建一種直觀、樣式和功能一致且避免凌亂的界面。

　　關于嵌入式系統的界面設計就先介紹三個最基礎的部分，這是一個十分專業的話題，如果你對這方面也有一定興趣，歡迎和小編一起討論相關問題。
